產品中心顯微成像方案 > 高分辨率大視野固定倍率鏡頭 > 宏景（SingleShot）鏡頭
產品簡介：Navitar的SingleShot?鏡頭是專為大視野高分辨率應用設計的，它結合了微距鏡頭的廣闊視場角和顯微鏡物鏡的高分辨率，非常適合工業、科研和生命科學領域中對圖像質量有嚴格要求的應用
產品型號：SingleShot
更新時間：2024-12-03
產品品牌：Navitar
訪問量：1015
服務熱線18913364201
產品分類
相關文章
在線留言
ONLINE MESSAGE
應用場景
Navitar鏡頭SingleShot系列因其卓越的光學性能和廣泛的應用兼容性，被廣泛應用于多個領域，主要包括：
1. 工業和生命科學應用：
w 半導體缺陷檢測：利用其高分辨率和精準的光學性能，有效識別半導體芯片上的微小缺陷。
w 平板顯示器檢測：在平板顯示器制造過程中，用于檢測顯示面板的均勻性和缺陷。
w 細胞成像：在生物醫學領域，用于觀察和研究活細胞的行為和形態。
w 多孔成像和微流控設備成像：在微流控技術和多孔材料研究中，提供高分辨率的圖像數據。
w 生物醫學3D測量：支持生物組織的三維重建和精確測量。
2. 高端檢測領域：
w FPD檢測：在平板顯示技術中，用于檢測顯示面板的性能和質量。
w MEMS（微型機電系統）檢測：在微型機械系統的制造和檢測過程中，提供精準的光學成像支持。
系統特點
w 大視野高分辨率鏡頭：不僅可以提供清晰、細膩的圖像，視野約是具有同等分辨率顯微鏡物鏡的40倍。
w 高分辨率和低失真：設計精良的光學系統確保了圖像的高分辨率（分辨率1.24um-3.59um）和低光學失真，適用于對圖像質量要求極高的應用場景。
w 廣泛的傳感器兼容性：可與大幅面4/3"、1.1"和1"傳感器配合使用，滿足不同設備的成像需求。
w 多種照明方式：與同軸、環形燈或科勒照明兼容，用戶可以根據被攝物體的特性和成像需求選擇合適的照明方式。
w 提升檢測效率和吞吐量：實現更寬的視野，每張圖像都能捕捉到更多的樣品，從而加快物體檢測速度，提高檢測效率。無需移動光學鏡組或平臺，也無需等待軟件將圖像拼接。
型號對標表
| SingleShot鏡頭 | ||||||
| 物鏡 | 后端適配器倍率 | 工作距離 | 匹配相機芯片尺寸 | 解析度(μm) | 景深 | |
| 110mm | 160mm | |||||
| 綜合光學放大倍率 | ||||||
| 160mm | 0.71 | 1 | 50 | 2/3"-4/3“mm | 3.59 | / |
| 110mm | 1 | 1.41 | 39 | 2.53 | / | |
| 80mm | 1.4 | 2 | 25 | 1.82 | / | |
| 53mm | 2.09 | 3 | 12 | 1.24 | / | |

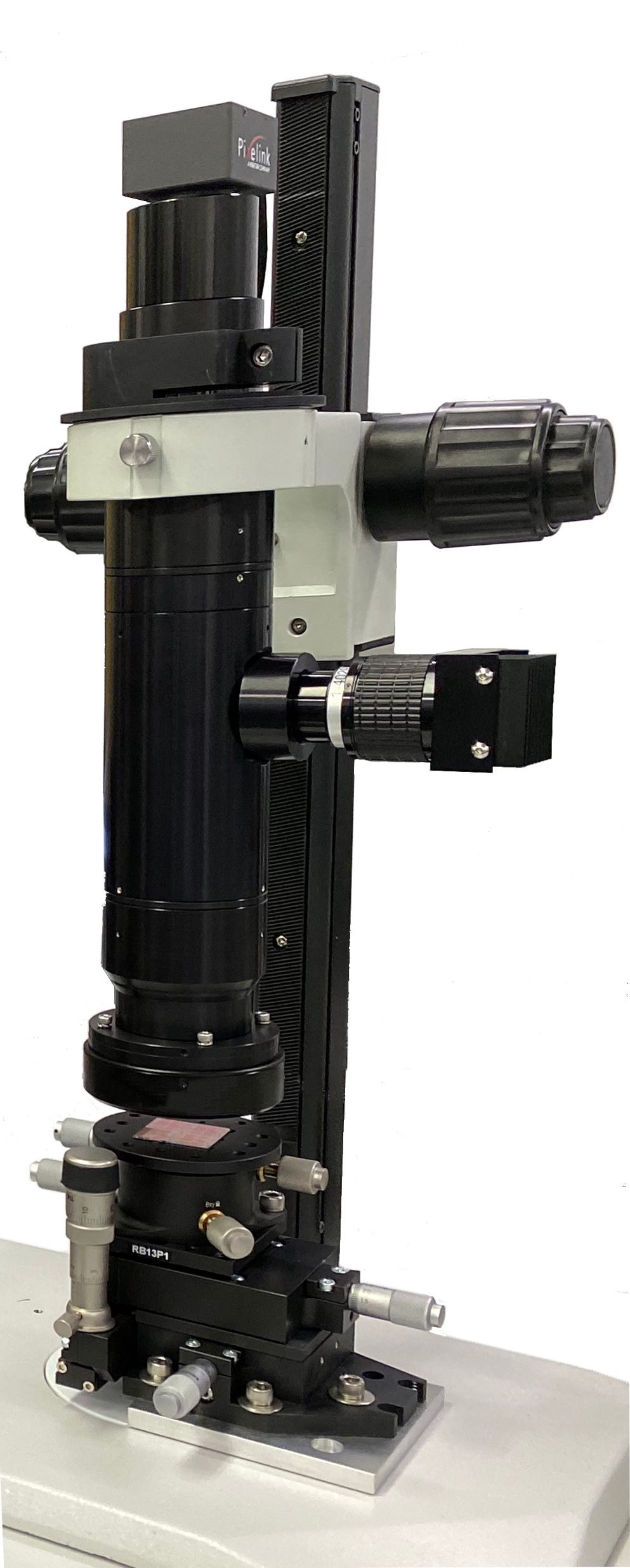

應用圖片
 |
 |
應用方向
1. 近紅外應用
2. 電動應用
3. 熒光應用
4. 長工作距離應用
5. 激光加工觀察應用
